[Nagesh1374]

大家好。

极限状态与紧张相关的凸缘板屈服,破裂,并阻止剪切而与压缩法兰板屈服,当地板屈曲,压缩屈曲。
(从一本书被称为“统一钢结构设计”路易斯·f·Geschwindner进行)。

1。我们有规定是800检查压缩法兰局部屈曲。
2。如果是的,表2是使用限制宽度厚度比。
3所示。还是我们遵循出版社标准。

请澄清。

请参考附加的文件。

谢谢你！

[Abhishek_Singh]

[Nagesh1374]

谢谢你的回复。

但是我输入错误,它不是压缩法兰支承构件。
“压缩法兰板”,是要检查局部屈曲。

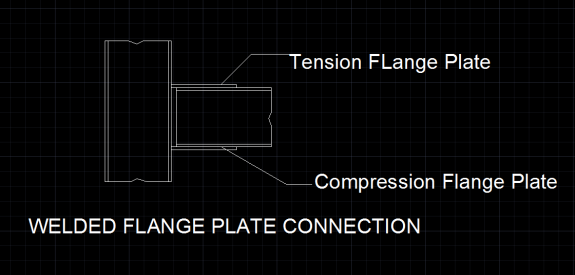

请参阅附上的图像文件。

[Abhishek_Singh]

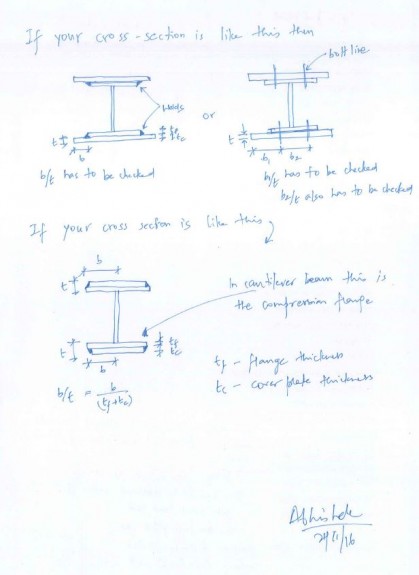

请参阅附件。

纠正我如果我错了,但我认为你没有阅读代码是800。






最好的,

阿布

[vsmkumar]

亲爱的乐,
Er的阿布解释压缩法兰设计。
首先我认为剪切连接中没有显示你的画可能清晰。
来你的意思,我猜你正在谈论下一刻/法兰板与柱连接的脸。如果我是正确的,那么请按照下面的解释,

只有底板长度考虑板的有效长度,它一般比有效长度/梁的跨度较小。

底板完全克制在列的脸。

最大压缩力在这板附近的行为列在它完全克制,所以侧向约束也在场。
通常这个盘子略比梁法兰,以适应更广泛的焊接以及避免在焊接。因此它可以被认为是持续抑制垂直弯曲。
已经解释了侧向约束也在场。

以上是我的观点。请专家建议修正。
库马尔

[Nagesh1374]

谢谢你的回复。

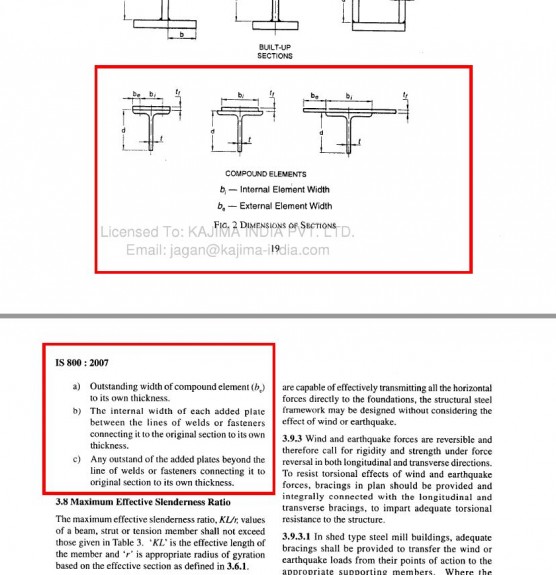

我了解内部和外部元素宽度。

基于限制宽度厚度比,我们确定部分或连接组件的类(即。板,连接角钢等)。

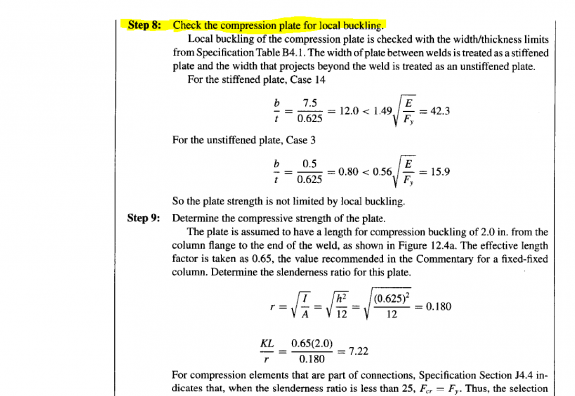

但是,在附加图像文件请阅读步骤8,他比较了b / t值与特定表达式变得僵硬,非加强的盘子。

我怀疑是我们有四个类定义的部分宽度厚度比的基础上,那么压缩法兰板是塑料,紧凑,紧凑或细长的部分。

我们没有单独的表达喜欢提到的附加文件。

谢谢你！

[Abhishek_Singh]

这是一个完全不同的问题你问了。

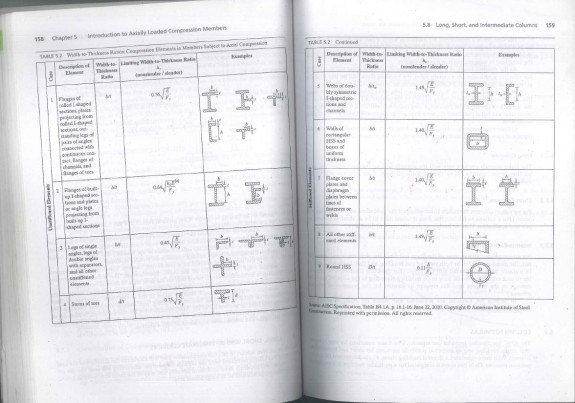

无论如何,你提到的条款从出版社360年。请参阅附上图片。为加强元素右侧,请参考点5



阿布

[Nagesh1374]

谢谢你先生,

[Nagesh1374]

可能我知道这本书的名字和作者,你附加的页面。

[齐亚]

你好,

我不是很熟悉is800 - 2007(我使用is800 - 1984长回来。我更熟悉as4100 - 1997)。出于好奇我google了一下,发现一份is800 - 2007和想通知您,is800 - 2007考虑局部屈曲计算压缩和弯曲能力的部分(成员能力将需要额外的计算)。

请参考表2 18页限制塑料的细长值,紧凑和紧凑的部分(这分类类似于EC3)。我不确定但似乎应该视为细长细长的值高于紧凑(有人能澄清这一点。事实上这是在笔记中提到上面的表)。

为了计算有效面积以上标准是指IS801纤细的部分。

为细长部分AS4100建议计算有效面积(或剖面模数)通过减少法兰的长度和深度的web乘以相应比例的实际细长细长限制的价值。

问候,
齐亚
