[B沿着]

亲爱的所有,

PFA,图塔的底座的腿。

1)我的理解,如果我们把它看作底座固定连接到一条腿它表现为支持。但是,如果我们看到它在所有的塔,一条腿可以进行轴向拉力或轴向压缩,它表现为固定的支持。
所以它在STAAD应该分配固定的支持,并且应该为弯曲应力由于轴向加载的腿。多远我的理解是正确的吗?


2)在腿拼接多少差距从制造的角度是可行的。

3)在剪接,如果两个腿成员(比如8毫米厚& 6毫米厚)连接,有2毫米的差距,我们可以提供2毫米衬板或有任何其他的选择。

[es_jayakumar]

Er。沿着,
塔的基座紧密固定在地基基础螺栓的数量,真正的行为支持将固定螺栓孔开槽(即使)。然而,会有小误差分析,以支持为铰接。外部负载是假定作用于关节(节点),成员不会在这两种情况下开发重大BM。简而言之,您可以分析支持铰链或固定或部分固定,没有多少区别的轴力值的成员。附加STAAD文件是一个塔的设计。你可以检查自己,成员的轴力变化明显时是否支持条件是铰链和固定之间切换。
您可以提供包装盘子中提到的你。

贾古玛E年代

[B沿着]

亲爱的先生,

谢谢你的宝贵的反应。
是的没有重大变化轴力通过切换的支持条件。我推测是因为全球力量而不是当地部队。同样,如果我们认为支持条件是固定的,我们应该设计腿成员连接到底板的时刻?

问候
B沿着

[mallesh_ng]

嗨,在我看来你必须考虑结构作为一个整体,在这种情况下,两条腿将在张力和压缩。

由于我们使用角成员,在转移的时刻并不好,所以它的更好的考虑连接固定&只有轴向力转移到地面。

底座应设计为弯曲产生的轴向力,这是没有固定性相关的列,因为所有的螺栓将在张力在一个特定的腿。(固定性很重要当底座部分螺栓张力)

因为大部分时间列将在压缩它建议提供封隔器板在两个成员之间的差距。




问候
Mallesh

[B沿着]

谢谢你哦。Mallesh。

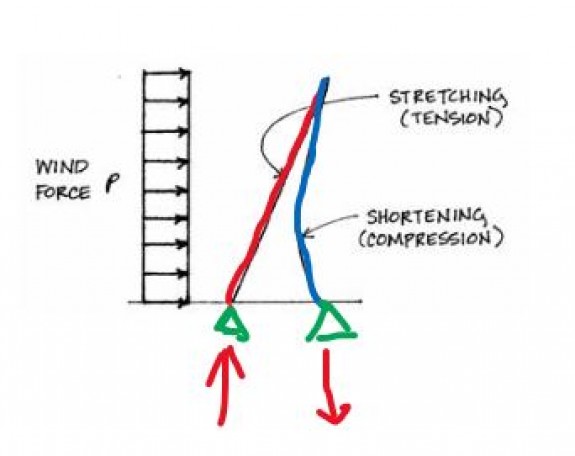

我也想是一样的。你的图形表示明确表示。

问候,
B沿着
