[里·本·艾哈迈德]

亲爱的Se半岛软件下载fians,

任何人都可以解释我为什么这样梁钢筋弯曲吗?




由于先进的

[rajancivildesign@gmail.co]

梁设计中剪切必须抵制由混凝土和钢铁。剪切后由箍筋混凝土剪力平衡必须抵制。采取的一部分剪切说50%的平衡剪切钢筋抵制,钢筋调在两端采取一定的剪切。平衡设计占用了一部分剪力钢筋箍筋的形式。否则整个数量的平衡剪切后必须由箍筋混凝土部分。现在每天连续弯曲的不仅仅是酒吧酒吧提供。
v . m . Rajan。

[里·本·艾哈迈德]

Rajan请解释我这种详细的优点吗?
任何代码指导我们这个细节呢?

[thirumalaichettiar]

亲爱的Er。里·本·艾哈迈德
弯曲的酒吧在X形状和铰链的形成在情商的力量。梁可能被设计为情商。
我记得这是建议在一些书但我会找到的。这个形状是好的逆转的力量。

我也有这样的设计和详细的项目之一,但将这种类型的有点麻烦。

你可能见过这样的酒吧列底部的弯曲调酒吧形成铰链,大英博物馆是零和铰链结构按设计支持。

见表181铰链和轴承的钢筋混凝土Deswigner HB的雷诺兹。页面的副本。

谢谢,

T.RangaRajan。

[es_jayakumar]

我认为进一步的次梁支持梁可能已经为最终发布的设计条件,以便扭转不转移到梁。这种效应在现实中,铰链的细节可能会做。在这个连接我有以下疑问:
1。在这个位置,纵向钢筋只有中间的部分。因此,这里的部分裂纹过度吗?
2。这是最大剪切的位置,这里没有抗拉钢筋。这不会减少混凝土的剪切能力吗?是承担的剪力主要由密集马镫呢?
3所示。如果安排好了,那么如何铰链箍筋间距(&)理论上设计?

贾古玛E年代

[thirumalaichettiar]

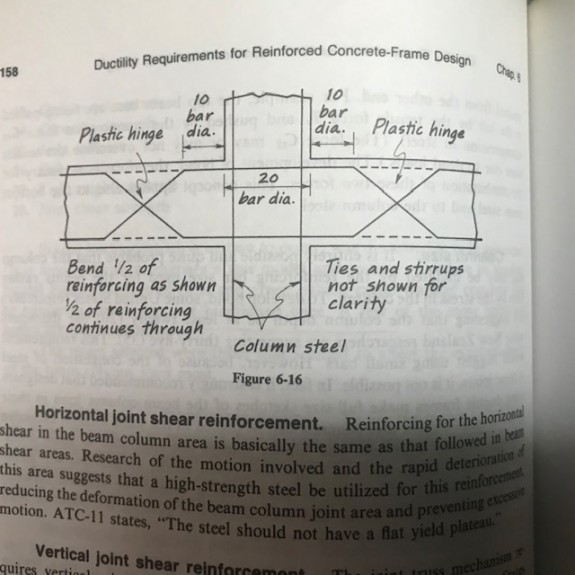

除了我以前的帖子请参考附件表是158页/手动詹姆斯L .Stratta的抗震设计。


希望这个草图澄清Er.es.Jeyakumar的怀疑。有50%的酒吧直接列按草图的细节。

T.RangaRajan。

[里·本·艾哈迈德]

我猜测这里,但很可能他们拱肩梁的扭转问题,而处理设计,他们正努力防止梁诱导扭力梁。

这种细节的关注,会有附近的板开裂beam-girder接口,除非有防粘结材料梁的顶部和底部之间的板附近的铰链。

如果在地震的国家建设,底部开裂也是一个问题。我有见过这样的列铰链,但我从来没有见过一个梁铰在悬臂施工。在一列,压缩阻止裂缝发展。

[es_jayakumar]

著名作家,Dr.H.J。沙也以为这是一个奇怪的详细说明!

贾古玛E年代
