[husseins20]

亲爱的所有,

有人能分享国旗邮报》的设计实例。

高12米旗旗的帖子是竖立1 m (H) x 3 m (W)。

我曾经尝试过使用ANSI / NAAMM FP 1001 - 07年度,我得到断面尺寸Dia 168.3毫米和5毫米厚。

上面的部分是足够的还是太大了。


上面的建议将是有益的。


祝好

[es_jayakumar]

我希望,国旗不会给予任何扭力/ BM /剪切后,同样的将东方本身的方向风(风平行)。因此,国旗后可以设计成悬臂钢梁受到风荷载。风荷载计算用表25 875(第3部分):2015(设计载荷(地震)建筑物和构筑物�守则第3部分风载)。
1。假设一个试验钢柱的直径(管)。
2。计算风荷载每米使用表25风的代码运行,圆截面,通过寻找适当的Cf的价值。
3所示。计算的最大BM职务一个悬臂梁和设计的部分。
4所示。如果北极的自重很重要,设计梁柱,BM和轴向载荷。

贾古玛E年代

[普拉卡什chitale]

它是正确的大小

在星期五,2019年12月27日12:22 pm husseins20, < forum@sefi半岛软件下载ndia.org (forum@半岛软件下载www.buonovino.com)>写道:

[es_jayakumar]

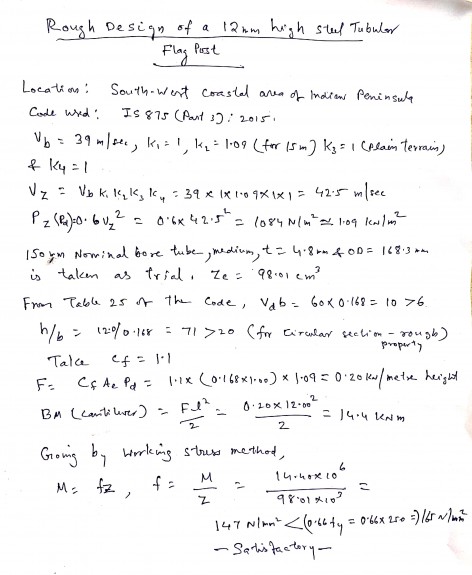

flag-post的一个粗略的设计问题,而不考虑自重的桅杆是企图&动力风效应。专家请检查指导。

贾古玛E年代

[es_jayakumar]

亲爱的Er.Hussein,
请参阅附上的由Dr.N文章。萨勃拉曼尼亚on the design of flag poles. As per this, the wind load on the flag is also to be considered in the design. An empirical formula for calculating the wind load on flag is also given. You can design your flag pole by taking into consideration the wind force on the flag also, using the mentioned formula. [ The quantum of this is found to be meagre, though]

最好的祝愿,
贾古玛E年代

[husseins20]

谢谢你的有价值的输入。

我们还需要满足l / r。自从杆将悬臂,最小满足勒/ r = 133毫米因此需要406.4 Dia 6毫米厚。这是检查也需要满足吗?

[n博士萨勃拉曼尼亚]

亲爱的Er侯赛因

是的。你需要检查杆考虑悬臂柱。

见条款6.7的ANSI / NSSMM FP 1001 - 07年指导规范的设计金属旗杆,这可以从下载https://law.resource.org/pub/us/code/bsc.ca.gov/sibr/org.naamm.fp_1001 - 07. - pdf
它也有样本计算

希望你也读过我的文章,我朋友代传贾古玛Er静电的。

最好的祝愿
NS

[es_jayakumar]

亲爱的NS先生,
谢谢你的指导。主要的垂直负载旗杆上自己的自重和偏心由于这将是几乎为零。然而,当风力下横向偏转,那么由此产生的横向偏转将翻译的CG自重(在中期高度),这将导致一些古怪的基地。这是照顾的,我认为。

问候,
贾古玛E年代

[n博士萨勃拉曼尼亚]

亲爱的贾古玛呃

是的。你是对的。文档我还援引样本计算。

温暖的问候
萨勃拉曼尼亚
